直流小系统

直流小系统一:产品简介名称：微机直流屏1.6米小系统1.6米直流屏小系统是鸟能科技专为小容量系统而设计；适合小型开关站，小型用户变电站，系统采用一体化设计思想，由整流模块，监控模块，降压单元，配电单元和电

客户服务中心：0755-2100 5312

•

一:产品简介

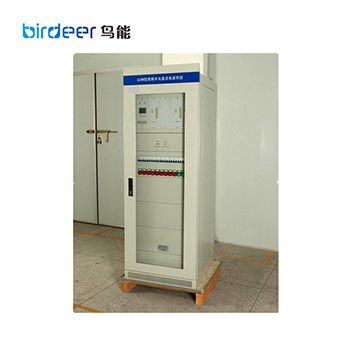

名 称： 微机直流屏1.6米小系统

1.6米直流屏小系统是鸟能科技专为小容量系统而设计；适合小型开关站，小型用户变电站，系统采用一体化设计思想，由整流模块，监控模块，降压单元，配电单元和电池安装箱构成；具有体积小，结构简单，独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU，CDT，MODBUS三种通讯规约选择。

二:产品原理

简单地说，直流屏就是提供稳定直流电源的设备。

直流屏两路市电经过双路交流切换装置输入一路交流，给各个充电模块供电。直流屏充电模块将输入三相/单相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电。

直流屏系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。直流屏除基础的交流监控，直流监控，开关量监控外，还可以配置绝缘监测，电池巡检功能，用来对直流系统进行全面监控。

三:产品特点

● 适合构成40AH/220V，65AH/110V以下的系统。

● 模块，监控单元和降压单元均采用带电插拔结构，安装，维护方便。

● 可安装3个2.0A/220V、4.0A/110V自然冷模块。

● 降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

● 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置，系统工作参数显示，系统故障指示和系统校准。

● 监控器具有对电池自动管理的功能。

● 提供RS232和RS485两种通讯接口选择，提供RTU，CDT，MODBUS三种通讯规约选择,可与电站自动化系统连接。

● 监控器实现电池电压，控母电压，控母电流，电池充放电电流，模块状态检测。

● 配电单元可提供2路交流输入（可选择一路PT供电），3路馈电输出。

● PT供电时系统自动限制输出功率。

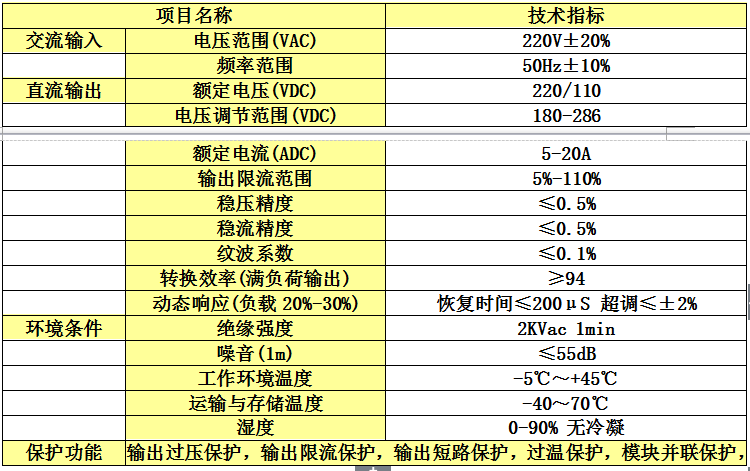

四:产品技术指标

外形尺寸：600（宽）×600（厚）×1600（高）加眉头后高为1660

重量：以报价为准
