壁挂直流屏

智能型微机直流壁挂电源

客户服务中心：0755-2100 5312

•

一:产品简介

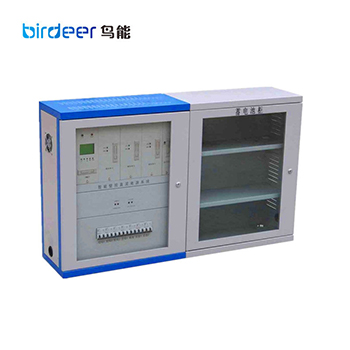

名 称：智能型微机直流壁挂电源

壁挂电源小系统是鸟能科技专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二:产品原理

直流壁挂电源两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入单相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压硅链装置降压稳压后给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电。

系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可通过液晶显示屏或触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

三:产品特点

适合构成40AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2.0A/220V、4.0A/110V自然冷/风冷模块。

降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元可提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。

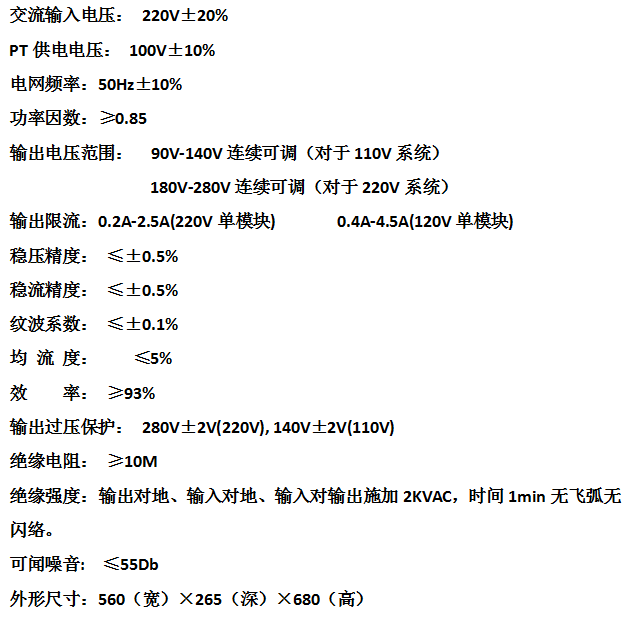

四:产品技术指标
